O parafuso de expansão para furo cego é adequado para aplicações em furos cegos rosqueados. Este parafuso de expansão para furo cego é pré-tensionado usando a comprovada porca tensionadora HEICO-TEC^®.

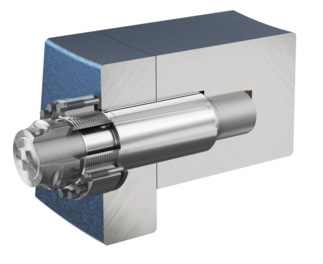

O parafuso de expansão para furo cego consiste em quatro componentes: a luva cônica com fenda longitudinal, o parafuso cônico, uma porca tensionadora HEICO-TEC^® e uma porca de fixação. Devido ao seu tamanho e peso, os parafusos de expansão para furo cego não são instalados como uma unidade, mas em peças individuais. Primeiro, a porca tensionadora é conectada à luva cônica. Dependendo do design do parafuso de expansão de furo cego, isso pode ser feito com ou sem uma rosca por meio de um colar na extremidade da luva cônica. A luva cônica, incluindo a porca tensionadora, é então empurrada para dentro do furo até que o elemento de tensão repouse no flange de acoplamento. Devido ao design com fenda da luva cônica, ela tem flexibilidade suficiente para ser inserida sem esforço, mesmo se os furos estiverem ligeiramente desalinhados.

O parafuso cônico é rosqueado em ambas as extremidades. O parafuso cônico é inserido na luva cônica com o lado cônico voltado para baixo. Em seguida, a porca de fixação é fixada na extremidade do parafuso cônico. A expansão da luva cônica é ajustada usando um calibrador de folga. Uma folga pré-estabelecida é definida entre a luva cônica e a porca de fixação, correspondendo à distância necessária para atingir a pré-tensão radial desejada.

Em seguida, os parafusos de pressão da porca tensionadora HEICO-TEC^® são apertados. Como resultado, a luva cônica ranhurada é puxada para cima e expandida pelo parafuso cônico interno. A expansão continua até que a luva cônica toque a porca de fixação, ponto em que a expansão radial para. O aperto adicional dos parafusos de pressão gera força axial adicional, que prende os flanges de acoplamento juntos. Este processo permite que cargas de tração ou momentos de flexão sejam transmitidos, ao mesmo tempo em que cria contato de atrito adicional na junta, aumentando assim o torque de acoplamento transmissível.

Para desmontar o parafuso de expansão do furo cego, primeiro afrouxe os parafusos de pressão. Em seguida, aperte a porca de fixação e solte a luva cônica do parafuso cônico. O parafuso cônico, junto com a porca de fixação, é desapertado. Graças às ranhuras, a luva cônica se contrai e a porca tensionadora HEICO-TEC^® é facilmente removida do furo com o mínimo de esforço.
