Podkładka reakcyjna
HEICO-LOCK®
Skuteczne zabezpieczenie dużych połączeń śrubowych przed samoczynnym luzowaniem
Duże połączenia śrubowe o średnicy nominalnej ≥ M24 (1”) można dokręcić ręcznie jedynie z bardzo dużym wysiłkiem, ponieważ moment obrotowy wymagany do dokręcenia połączenia jest bardzo wysoki. Dlatego często stosuje się narzędzia dynamometryczne sterowane elektrycznie, pneumatycznie lub hydraulicznie. Należy jednak pamiętać, że użycie narzędzia o wysokim momencie obrotowym, przenoszącym moment reakcyjny występujący podczas dokręcania za pośrednictwem wspierającego ramienia reakcyjnego, jest obarczone ryzykiem uszkodzenia dłoni, nawet dla doświadczonych operatorów. Podkładki reakcyjne HEICO-LOCK® umożliwiają bezpieczne i wygodne dokręcanie dużych połączeń śrubowych za pomocą dostępnych na rynku elektrycznych, pneumatycznych i hydraulicznych narzędzi dynamometrycznych bez konieczności stosowania dodatkowego ramienia reakcyjnego lub innych niewygodnych mocowań na narzędziu lub elemencie.

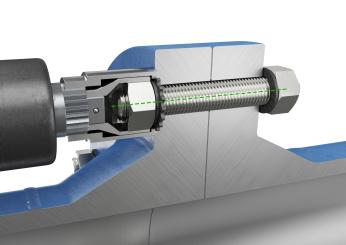

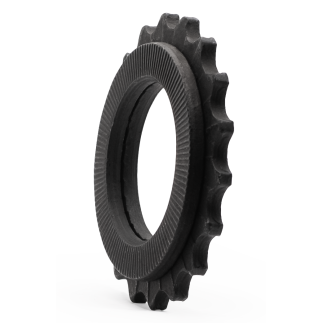

Moment reakcyjny narzędzia dynamometrycznego jest przenoszony przez specjalną podwójną nasadkę, której zewnętrzny element blokuje przed obrotem element podkładki reakcyjnej HEICO-LOCK® wykonany w kształcie koła zębatego. Wewnętrzny element dokręca śrubę lub nakrętkę wprowadzając moment dokręcający poosiowo bez dodatkowego momentu zginającego działającego na śrubę podczas dokręcania. Jednocześnie podkładka reakcyjna, której konstrukcja jest oparta na konstrukcji podkładki klinującej HEICO-LOCK®, zapewnia skuteczną i trwałą ochronę przed samoczynnym poluzowaniem się złącza, co zwykle zdarza się na skutek wibracji i obciążeń dynamicznych często występujących w maszynach i instalacjach podczas pracy.
Powstawanie szkodliwych momentów zginających podczas dokręcania metodami
konwencjonalnymi przy użyciu ramienia reakcyjnego/uchwytu przeciwstawnego
Zalety
- Łatwy i szybki montaż
- Gotowy do aplikacji zestaw dzięki sklejeniu obu elementów
- Precyzyjne dokręcanie dzięki niewielkim zmianom współczynnika tarcia
- Niezawodne i trwałe zabezpieczenie przed samoczynnym poluzowaniem śruby lub nakrętki
- Brak konieczności stosowania dodatkowych ramion reakcyjnych lub mocowań
- Zapobieganie wypadkom przy pracy (np. zakleszczenie lub zmiażdżenie palców, obrażenia spowodowane poślizgiem narzędzia itp.)
- Zapobieganie uszkodzeniom sąsiadujących powierzchni spowodowanych działaniem ramienia reakcyjnego (np. uszkodzenie powłoki antykorozyjnej, odkształcenia lub pęknięcia na skutek dużej siły docisku)
- Poosiowe wprowadzanie momentu dokręcania
- Wyeliminowanie szkodliwych momentów zginających
- Możliwość wykorzystania podwójnych nasadek dostępnych na rynku od większości znanych producentów napędzanych narzędzi dynamometrycznych
Zastosowanie razem z podkładką zabezpieczającą HEICO-ONE
Aby wygodnie używać podkładek reakcyjnych HEICO-LOCK® w połączeniach śrubowych w otworach przelotowych bez konieczności pracy z obu stron złącza, zalecamy stworzenie konfiguracji z innowacyjną podkładką zabezpieczającej HEICO-ONE. Podkładka zabezpieczająca HEICO-ONE to pojedyncza podkładka z nacięciami w kształcie falistych żeber na obu powierzchniach, zapobiegająca obracaniu się elementu złącznego znajdującego się po stronie biernej podczas dokręcania drugiego elementu złącznego od strony czynnej. Specjalny kształt podkładki HEICO-ONE zapewnia dodatnie tarcie nawet przy niskich siłach napięcia wstępnego. Podkładkę zakłada się od stronie biernej pomiędzy łbem nakrętki lub śruby a powierzchnią nośną. To skutecznie zapobiega obracaniu się śruby lub nakrętki podczas dokręcania.
Kliknij tutaj, aby dowiedzieć się więcej o naszej podkładce zabezpieczającej HEICO-ONE!
