Podkładka zabezpieczająca
HEICO-ONE

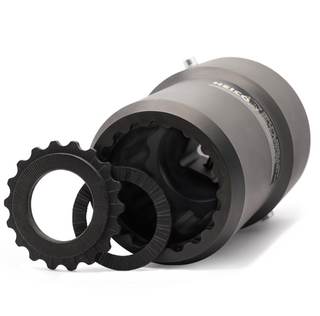

Podkładki zabezpieczające HEICO-ONE są optymalnym rozwiązaniem przeznaczonym do blokowania dużych połączeń śrubowych składających się ze śruby dwustronnej i dwóch nakrętek lub śruby i nakrętki. Podkładki HEICO-ONE współpracują tu z podkładkami reakcyjnymi HEICO-LOCK®, które są dokręcane za pomocą elektrycznych, hydraulicznych lub pneumatycznych kluczy dynamometrycznych.
Ta innowacyjna podkładka zabezpieczająca zapobiega obracaniu się śruby lub nakrętki po biernej stronie złącza podczas procesu dokręcania.
Podkładka zabezpieczająca HEICO-ONE to pojedyncza podkładka z nacięciami w kształcie falistych żeber na obu powierzchniach, zaprojektowana specjalnie do współpracy z podkładkami reakcyjnymi HEICO-LOCK®. Zapobiega ona obracaniu się elementu złącznego znajdującego się po stronie biernej podczas dokręcania drugiego elementu złącznego od strony czynnej. Jej specjalny kształt zapewnia dodatnie tarcie/pasowanie kształtowe nawet przy niskich siłach napięcia wstępnego.
Podkładkę zabezpieczającą umieszcza się po jednej stronie złącza, zwanej bierną, pomiędzy łbem śruby lub nakrętką a powierzchnią nośną elementu łączonego. Można ją również wstępnie zamontować w przypadku pracy w warunkach ograniczonej przestrzeni roboczej. Połączenie śrubowe jest dokręcane od strony czynnej. Montaż prowadzi jeden pracownik, nie jest konieczne dodatkowe blokowanie kluczem elementu złącznego od strony biernej.
Zalety
- Montaż złącza śrubowego nie wymaga udziału drugiej osoby ani stosowania
dodatkowych środków blokujących element od strony biernej - Efekt skutecznego blokowania osiągany nawet przy małych wartościach sił napięcia wstępnego
- Łatwy montaż w trudno dostępnych
- Dokręcanie i odkręcanie możliwe z dostępem tylko z jednej strony
- Wymuszone blokowanie oparte na tarciu
- Zapobieganie wypadkom przy pracy poprzez eliminację ramion reakcyjnych
- Ochrona przed samoobrotem w połączeniu z podkładkami reakcyjnymi HEICO-LOCK®
