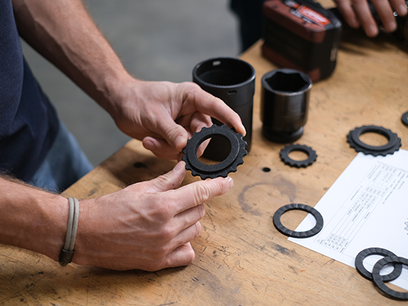

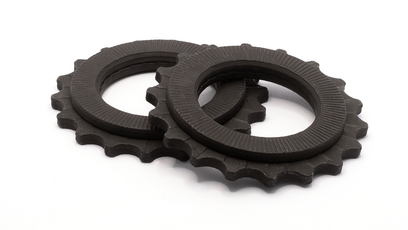

HEICO-LOCK® Reaktionsbricka – Säker och effektiv åtdragning av stora bultförband utan reaktionsarm
08.01.2026
Upptäck HEICO-LOCK® Reaktionsbricka – den säkra och effektiva reaktionsbrickan för åtdragning av stora bultförband utan behov av en reaktionsarm. Reaktionsbrickan ger permanent skydd mot vibrationer, lösa skruvar och minskar arbetsmiljörisker. Produkten fungerar med batteri- el- och hydrauldrivna momentdragare.
Stora bultförband ställer höga krav på både fästelement, utrustning och montörer. Åtdragningsmomentet som krävs för att montera dessa bultar korrekt är ofta så stort att det i praktiken är väldigt svårt att uppnå för hand. Därför används ofta el-, pneumatisk- eller hydrauldrivna momentdragare. Detta medför säkerhetsrisker och extra tidsåtgång eftersom en reaktionsarm alternativt annan fästanordning krävs för att ta upp reaktionsmomentet vid åtdrarning.
HEICO-LOCK ® Reaktionsbricka erbjuder en revolutionerande lösning. Genom att ta bort behovet av en traditionell reaktionsarm (även kallad mothållsarm) ges en smidig, säker och mer användarvänlig arbetsmiljö. Dessutom blir montörens process betydligt mer effektiv, med eliminerad risk för skador på komponenter vid montering.
Reaktionsbrickan tillsammans med HEICO-ONE Säkerhetsbricka sitter på den "passiva sidan" i bultförbandet, vilket ger en optimal lösning för att undvika mothåll eller en extra operatör vid montering. Jämfört med andra lösningar på marknaden är HEICO-LOCK ® Reaktionsbricka dessutom utrustad med samma killåsningsfunktion som övriga HEICO-LOCK ® produkter, en beprövad teknik för att säkra och låsa bultförband.
HEICO-ONE Säkerhetsbricka i ett genomgående hål.
Användning av HEICO-LOCK ® Reaktionsbrickor och
HEICO-ONE Säkerhetsbricka i ett genomgående hål.
Initiering av skadliga böjmoment vid konventionella åtdragningsmetoder med användning av reaktionsarm/mothåll.
EN SÄKER METOD FÖR MONTERING AV STORA BULTFÖRBAND
Tack vare vår specialdesignade dubbelhylsa (dual-socket) som greppar de kuggliknande ytterkonturerna på reaktionsbrickan så överförs reaktionsmomentet internt och endast axiellt – inte genom en reaktionsarm. Detta resulerar i:
- Reaktionsfri åtdragning – snabbare, säkrare och mer ergonomiskt
- Maximal säkerhet – eliminerar risken för arbetsplatsolyckor så som klämskador eller slag.
- Precision – åtdragningskraften appliceras axiellt, helt utan oönskade böjmoment
- Eliminerar skador på intilliggande ytor
Dessa fördelar gör reaktionsbrickan idealisk för industrimiljöer och applikationer där säkerhet och effektivitet är avgörande.
Permanent skydd mot självlossning
Precis som övriga HEICO-LOCK®-produkter bygger Reaktionsbrickans killåsning på samma certifierade killåsningsteknik. Killåsningen skapar en permanent och vibrationssäker låsning av bultförband med hjälp av förspänning och inte friktion – en avgörande fördel i maskiner och applikationer med dynamiska laster eller extrema vibrationer.
Kompatibel med ledande tillverkare av momentdragare
Reaktionsbrickan fungerar med elektriska, pneumatiska och hydrauliska momentdragare. De levereras limmade i par för snabb montering och dubbelhylsor finns anpassade för ledande tillverkare av professionella momentdragare för höga krafter.
Användning med HEICO-ONE Säkerhetsbricka
För genomgående bultförband rekommenderas kombinationen HEICO-LOCK® Reaktionsbricka och HEICO-ONE Säkerhetsbricka. Tack vare de patenterade, vågformade låsribborna på båda sidor – särskilt utformade för användning tillsammans med reaktionsbrickan – förhindras effektivt rotation på den passiva sidan vid montering, utan behov av mothåll eller en extra montör. Lösningen är även idealisk för installationer i trånga utrymmen. HEICO-LOCK® Reaktionsbricka är en ny produkt och en idealisk lösning för industrier där precision, säkerhet och hållbarhet står i centrum.
Faktaruta
Fördelar med HEICO-LOCK ® Reaktionsbricka:
- Snabb montering – brickorna är färdiglimmade i par
- Säker och exakt åtdragning med stabil friktion
- Permanent skydd mot självlossning
- Inga extra reaktionsarmar eller mothåll behövs
- Minskad risk för arbetsplatsolyckor
- Inga skador på omgivande ytor
- Åtdragningsmomentet appliceras axiellt utan böjmoment
- En operatör istället för två
- Kompatibel med ledande tillverkare av momentdragare
