HEICO-TEC®
Reaktionsmuttern

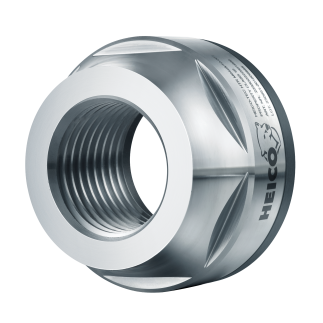

HEICO-TEC® Reaktionsmuttern

HEICO-TEC® Reaktionsmuttern sind die ideale Ergänzung zu HEICO-TEC® Spannelementen bei Durchsteckschrauben-verbindungen.

Wenn Sie bereits die Vorteile von HEICO-TEC® Spannmuttern zum aktiven Vorspannen nutzen, benötigen Sie auf der Gegenseite eine gleichwertige, reaktive Mutter. Durch ihre spezielle Form können HEICO-TEC® Reaktionsmuttern elastisch federn. Und je elastischer eine Schraubenverbindung ist, desto haltbarer und sicherer ist sie gegen Lockern und Lösen.



Ihre Vorteile mit HEICO-TEC® Reaktionsmuttern:

  • Gleichmäßige Lastverteilung durch konkave Auflagefläche
  • Verringerung der Vorspannkraftverluste
  • Kein zusätzlicher Platz ist erforderlich, da Spannmutter und Reaktionsmutter die gleichen Abmessungen haben



Kompatibel zu ISO 898-2

HEICO-TEC® Reaktionsmuttern erfüllen alle Anforderungen nach ISO 898-2. Sie haben somit die gleiche Festigkeit wie herkömmliche Sechskantmuttern und können diese 1:1 ersetzen. Allerdings dürfen sie nicht zum aktiven Vorspannen verwendet werden, sondern nur auf der reaktiven Gegenseite.

Aufbau und Funktion

  1. Der Mutternkörper (1) wird wie eine herkömmliche Mutter mit dem Hauptgewinde auf die Schraube gedreht, aber nicht angezogen. Das Spannen erfolgt von der Gegenseite, z.B. mit einer HEICO-TEC® Spannmutter.

  2. Da der Mutternkörper nur am Außendurchmesser aufliegt, schützt eine gehärtete Scheibe (2a) mit den zugehörigen Druckstiften (2b) die verspannten Teile vor der hohen Druckbelastung.

Funktion Reaktionsmutter

Die Auflagefläche der HEICO-TEC® Reaktionsmutter ist konkav und kann so in Richtung der Schraubenachse elastisch federn. Dadurch erhöht sich die Nachgiebigkeit der Schraubenverbindung. So verhält sich eine kurze Schraubenverbindung, die anfällig für Dauerbrüche und selbsttätiges Lösen ist, wie eine um 2-3 Gewindelängen längere Schraubenverbindung, die haltbarer und sicherer ist. Dies funktioniert nur durch Austauschen der Sechskantmutter durch eine HEICO-TEC® Reaktionsmutter!

HEICO-TEC® Produktübersicht

HEICO-TEC® Reaktionsmuttern Produktübersicht (Metrisch)

Einsatzbereiche

title

Schwerindustrie

title

Zementindustrie

title

Pumpen- und Rohrtechnik
